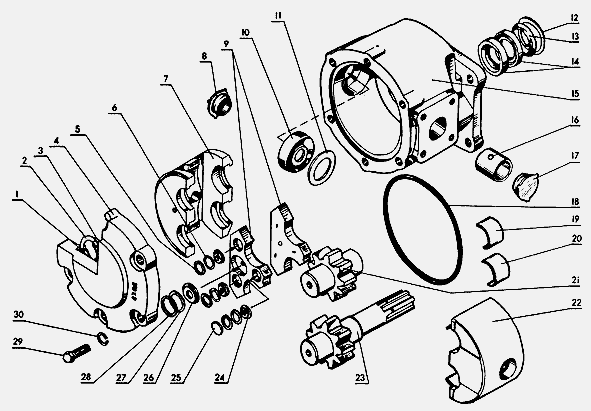

Насос шестеренный гидравлический НШ-32 трактора МТЗ-80/82
НШ32-А-3 Насос шестеренный правого вращения в сборе
1 50К-13 Манжета
2 НШ50-4-10-04 Прокладка
3 НШ50-2-14 Кольцо предохранительное
4 НШ50А-3-06-01 Крышка
5 НШ50-2-25 Кольцо предохранительное
6 НШ50-4-10 Прокладка
7 НШ32А-3-02 Обойма поджимная
8 НШ32-3-07 Пробка
9 НШ50-3-07 Платик
10 НШ32-3-08 Манжета радиального уплотнения
11 НШ32-3-06 Пластина опорная
12 НШ32У-0303028-Г Кольцо пружинное
13 НШ32Э-08-А Кольцо
14 Манжета 1,2-25х42-4 ГОСТ 8752-70
15 НШ32-3-01 Корпус
16 НШ32-3-09 Втулка центрирующая
17 НШ32-2-08 Пробка (деталь технологическая)
18 Кольцо 112-118-36-2-2 ГОСТ 9833-73
19 НШ50-4-04-А Вкладыш левый
20 НШ50-4-06 Вкладыш правый
21 НШ32-3-05 Шестерня ведомая
22 НШ32А-3-03 Обойма подшипника
23 НШ32-3-04 Шестерня ведущая
24 НШ50-2-23 Манжета торцевого уплотнения
25 НШ50-2-16 Пластина
26 НШ50-2-22 Манжета торцевого уплотнения
27 НШ50-4-10-03 Прокладка
28 НШ50-2-24 Кольцо предохранительное
29 Болт М10-6gх30.66.35.05
30 Шайба 10ОТ 65Г 05 ГОСТ 6402-70
НШ32-А-3, 50К-13, НШ50-4-10-04, НШ50-2-14, НШ50А-3-06-01, НШ50-2-25,
НШ50-4-10, НШ32А-3-02, НШ32-3-07, НШ50-3-07, НШ32-3-08, НШ32-3-06,
НШ32У-0303028-Г, НШ32Э-08-А, НШ32-3-01, НШ32-3-09, НШ32-2-08,
НШ50-4-04-А, НШ50-4-06, НШ32-3-05, НШ32А-3-03, НШ32-3-04, НШ50-2-23,
НШ50-2-16, НШ50-2-22, НШ50-4-10-03, НШ50-2-24
Назначение гидравлического насоса - создание
в гидросистеме потока масла под давлением, необходимым для подъема
навешенной на трактор сельскохозяйственной машины, либо приведение в
действие гидрофицированного органа прицепной машины.
На тракторе МТЗ-80, МТЗ-82 установлен шестеренный насос НШ 32-2
(ГОСТ 8753-71) правого вращения. Цифры в марке насоса означают: 32 -
рабочий объем (теоретическая подача рабочей жидкости в см³ за один
оборот вала ведущей шестерни); 2-второе конструктивное исполнение в
соответствии с ГОСТ 8753-71. Объемная подача, насоса 45 л/мин при
частоте вращения коленчатого вала дизеля 2200 об/мин.
Насос НШ-32 трактора МТЗ-80, МТЗ-82 состоит из корпуса, закрытого
крышкой. В корпусе размещен качающий узел, состоящий из ведущей и
ведомой шестерен, уложенных в подшипниковую обойму (полуцилиндр с
четырьмя подшипниковыми гнездами) платиков, манжет торцового
уплотнения и поджимной обоймы.
Поджимная обойма расположена сверху, если смотреть со стороны
нагнетательного отверстия, и опирается на цапфы и огибающие наружные
поверхности зубьев шестерен.
В зоне нагнетательного отверстия насоса НШ-32 трактора МТЗ-80,
МТЗ-82 давление рабочей жидкости через манжету создает постоянное
прижатие уплотняющей поверхности поджимной обоймы к наружной
поверхности зубьев шестерен.
По мере износа сопряженных поверхностей зубьев шестерен и обоймы это
усилие перемещает обойму в сторону шестерен, обеспечивая тем самым
требуемый минимальный зазор между наружной поверхностью зубьев и
уплотняющей поверхностью обоймы.
Уплотнение по торцам шестерен обеспечивается двумя платиками,
установленными в углублениях подшипниковой и поджимной обойм в зоне
высокого давления (возле нагнетательного отверстия).
В зоне манжет платики под давлением жидкости поджимаются к
шестерням. В углублениях корпуса и крышки установлены манжеты,
создающие зоны противодавления, с тем чтобы разгрузить поджимную
обойму от напряжений, возникающих со стороны манжет.
Следовательно, в конструкции насоса НШ-32 трактора МТЗ-80, МТЗ-82
имеет место автоматический гидравлический поджим как по торцам
зубьев, так и по их поверхности, что обеспечивает уплотнение зазоров
по мере износа деталей качающего узла.
Чтобы во время работы насоса не происходило проворачивания качающего
узла, в отверстие корпуса запрессована центрирующая втулка. Вал
ведущей шестерни уплотняется в корпусе двумя манжетами.
Первая внутренняя манжета установлена пружинным браслетом наружу,
вторая - пружинным браслетом внутрь корпуса. Разъем корпуса с
крышкой уплотняется кольцом.
